Thiết bị xả nước ngưng (steam trap) giữ vai trò quan trọng trong việc duy trì hiệu suất vận hành của toàn bộ hệ thống hơi. Nhiệm vụ chính là tách nước ngưng ra khỏi dòng hơi, giúp bề mặt trao đổi nhiệt luôn làm việc trong điều kiện tối ưu và hạn chế thất thoát năng lượng.
Trong thực tế vận hành, mỗi loại bẫy hơi được thiết kế dựa trên một nguyên lý khác nhau, phù hợp với từng điều kiện tải và cấu hình hệ thống. Việc lựa chọn không đúng không chỉ làm giảm hiệu quả truyền nhiệt mà còn có thể gây thất thoát hơi hoặc phát sinh các vấn đề cơ học như búa nước.
Bài viết này trình bày nguyên lý hoạt động và so sánh đặc tính của ba loại bẫy hơi phổ biến: bẫy hơi phao, bẫy hơi gầu đảo và bẫy hơi đồng tiền. Từ đó, cung cấp cơ sở để lựa chọn thiết bị phù hợp với từng điều kiện vận hành cụ thể.

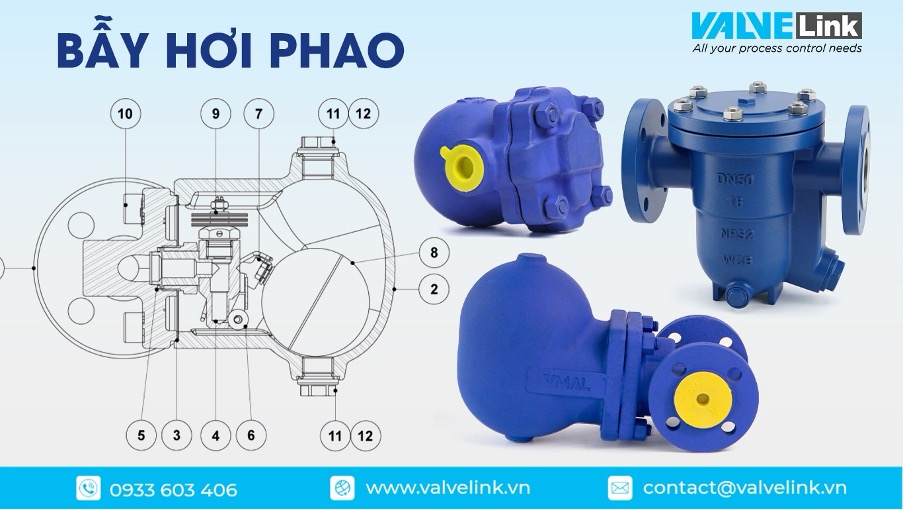

- Bẫy hơi phao (Float and Thermostatic Trap)
- Bẫy hơi phao vận hành thuần túy dựa trên sự chênh lệch tỷ trọng (Density difference) giữa pha lỏng và pha khí. Cấu tạo chính bao gồm một phao hình cầu bằng thép không gỉ. Khi mức nước ngưng dâng lên trong buồng chứa, lực đẩy tĩnh vác nâng phao lên cao, thông qua cơ cấu đòn bẩy để mở van xả. Biên độ nâng của phao tỷ lệ thuận với lượng nước, giúp điều khiển tuyến tính độ mở của khe van.
- Đặc tính xả: Đây là loại bẫy có đặc tính xả liên tục (Continuous discharge).
- Ưu điểm kỹ thuật: Khả năng xả liên tục giúp thiết bị đáp ứng hoàn hảo với các quy trình có sự biến thiên tải nhiệt (modulating loads) liên tục mà không gây ra hiện tượng tích tụ nước. Bên cạnh đó, thiết bị luôn được tích hợp sẵn một cụm xả khí tĩnh nhiệt (thermostatic air vent) ở đỉnh buồng, giúp loại bỏ khí không ngưng tụ tự động và rút ngắn thời gian khởi động (start-up) của hệ thống.
- Hạn chế: Quả phao cơ học có cấu trúc thành mỏng rỗng bên trong, do đó rất dễ bị biến dạng hoặc bẹp vỡ nếu phải chịu các xung lực cơ học đột ngột từ hiện tượng búa nước (Water hammer).

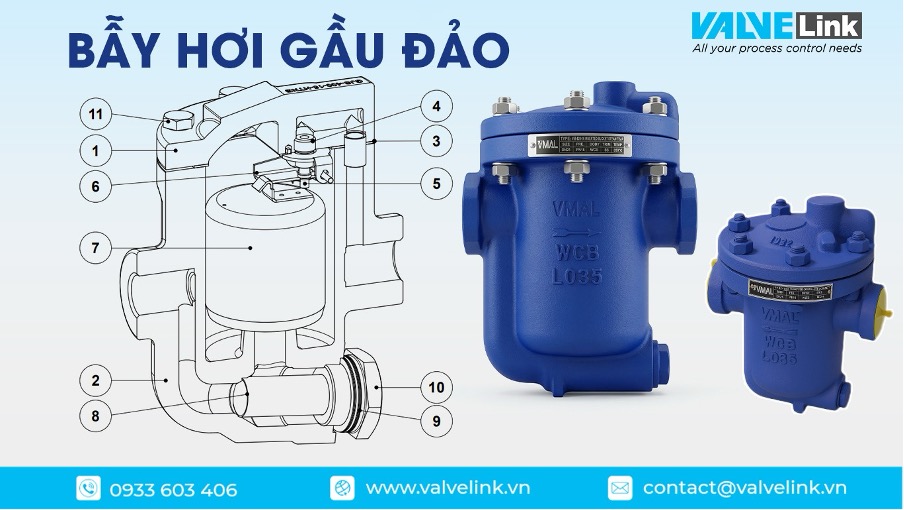

- Bẫy hơi gầu đảo (Inverted Bucket Trap)
- Cơ chế hoạt động của bẫy hơi gầu đảo là khai thác sự chênh lệch tỷ trọng, nhưng ứng dụng trực tiếp lực đẩy Archimedes lên một cơ cấu hình trụ úp ngược (gầu đảo). Khi hơi bão hòa đi vào bên dưới gầu, hơi sẽ chiếm thể tích, tạo ra lực đẩy Archimedes làm gầu nổi lên và kéo đóng van xả. Khi hơi bên trong gầu ngưng tụ dần và nước ngưng tràn ngập buồng, gầu mất lực nổi, chìm xuống theo trọng lực và kéo mở van.
- Đặc tính xả: Xả theo chu kỳ ngắt quãng (Intermittent discharge).
- Ưu điểm kỹ thuật: Kết cấu cơ khí của gầu cực kỳ vững chắc, cho phép thiết bị chống chịu xuất sắc với các xung lực búa nước cường độ cao. Thiết bị có thể hoạt động ổn định ở dải áp suất siêu cao (Super high pressure) mà không bị biến dạng linh kiện bên trong.
- Hạn chế: Yêu cầu kỹ thuật bắt buộc của thiết bị này là sự phụ thuộc vào "lớp nước làm kín" (Water seal) ở đáy gầu. Nếu lớp nước này bị bốc hơi (do áp suất hệ thống sụt giảm đột ngột hoặc do sử dụng trong mạng lưới hơi quá nhiệt - superheated steam), bẫy sẽ mất khả năng đóng và thổi xuyên hơi liên tục.

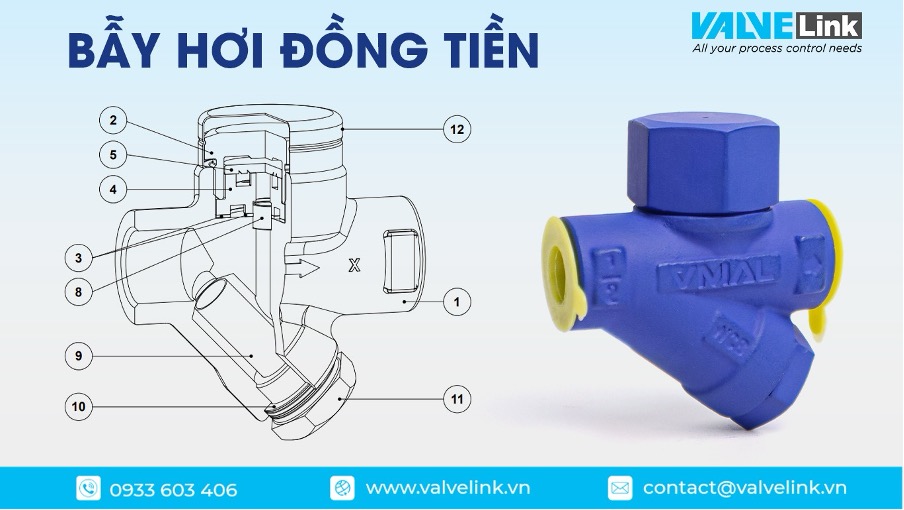

- Bẫy hơi đồng tiền (Thermodynamic Trap)
- Cơ chế hoạt động của bẫy hơi đồng tiền dựa trên động lực học của hơi nước so với nước ngưng tụ và sử dụng nguyên lý Bernoulli. Điều này có nghĩa là khi nước ngưng được giải phóng qua vòi nạp, tốc độ tăng lên và xảy ra hiện tượng giảm áp suất. Điều này sẽ làm bốc hơi nước để tạo ra áp suất cao hơn để đóng van, do đó làm chậm tốc độ xả nước ngưng của bẫy.
- Đặc tính xả: Xả dạng xung kích/phun trào (Blast discharge).
- Ưu điểm kỹ thuật: Thiết kế cực kỳ nhỏ gọn, tối ưu trọng lượng và không gian lắp đặt. Có thể hoạt động dưới áp lực cao
- Hạn chế: Tần suất đóng ngắt xung kích tạo ra độ ồn cơ học lớn. Về mặt vận hành, thiết bị sẽ mất ổn định (đóng mở liên tục không kiểm soát) nếu tỷ lệ đối áp (backpressure) tại đường xả vượt quá 80% áp suất đầu vào.
- Ứng dụng thực tế
- Thiết bị trao đổi nhiệt, coil gia nhiệt, hệ HVAC: nên sử dụng bẫy hơi phao để đảm bảo xả liên tục và ổn định nhiệt độ
- Tuyến ống chính, điểm xả nước ngưng: phù hợp với bẫy hơi gầu đảo hoặc đồng tiền nhờ độ bền cơ học cao
- Hệ thống gia nhiệt phụ trợ, tracing: bẫy hơi đồng tiền là lựa chọn phù hợp nhờ thiết kế gọn và khả năng làm việc ngoài trời
Việc lựa chọn bẫy hơi không chỉ dựa trên loại thiết bị mà cần xét đến lưu lượng nước ngưng, áp suất vận hành, điều kiện khởi động và cấu hình thu hồi. Trong thiết kế, nên tính đến hệ số dự phòng phù hợp để đảm bảo khả năng xả trong các giai đoạn tải cao, tránh tích tụ nước và duy trì hiệu quả vận hành lâu dài cho hệ thống.
